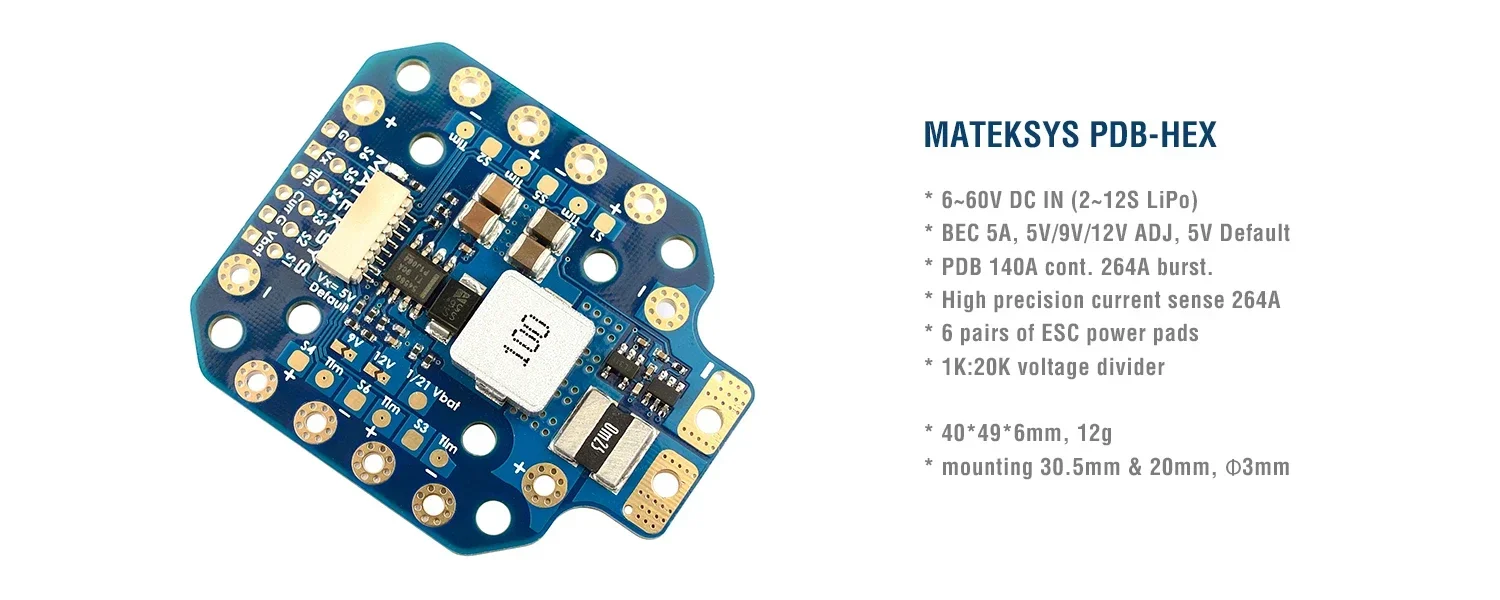

Регулятор живлення Matek PDB-HEX 5A 2-12S 5V/9V/12V BEC

PDB (Плата розподілу живлення)

• Діапазон вхідної напруги: 6~60V (2~12S LiPo)
• Резистор сенсора струму: 140A постійно, 264A короткочасно
• Контакти живлення ESC: 60A постійно, 100A короткочасно
• 6x контакти живлення/сигналу/телеметрії для ESC
• Датчик струму: 264A, ADC 3.3V
• Шкала струму: 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

Роз'єм JST-SH-8P і контакти

• Vbat: Напруга акумулятора
• G: Земля
• Curr: Сигнал струму
• Tlm: Дублює контакти телеметрії ESC
• S1/S2/S3/S4/S5/S6: Сигнали ESC
• Vx: Вихід стабілізатора

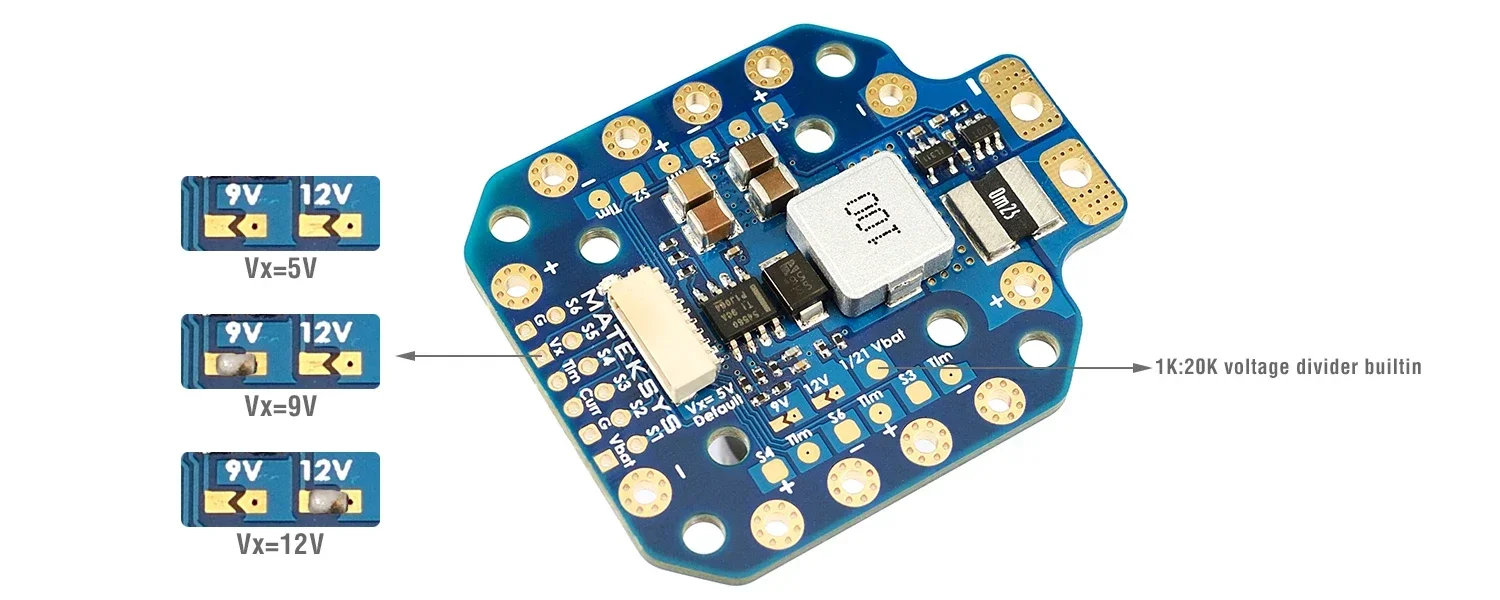

Вихід BEC Vx (5V за замовчуванням)

• Vx = 5V за замовчуванням, безперервний струм 5А
• Перемкніть джампер 9V: Vx = 9V, безперервний струм 4А, макс. 5А
• Перемкніть джампер 12V: Vx = 12V, безперервний струм 4А, макс. 5А
• Захист від короткого замикання на виході (до 1 секунди)
• Захист від перевантаження по струму та самовідновлення

Дільник напруги

• Резистори 1K:20K
• Вихід: 1/21 від Vbat

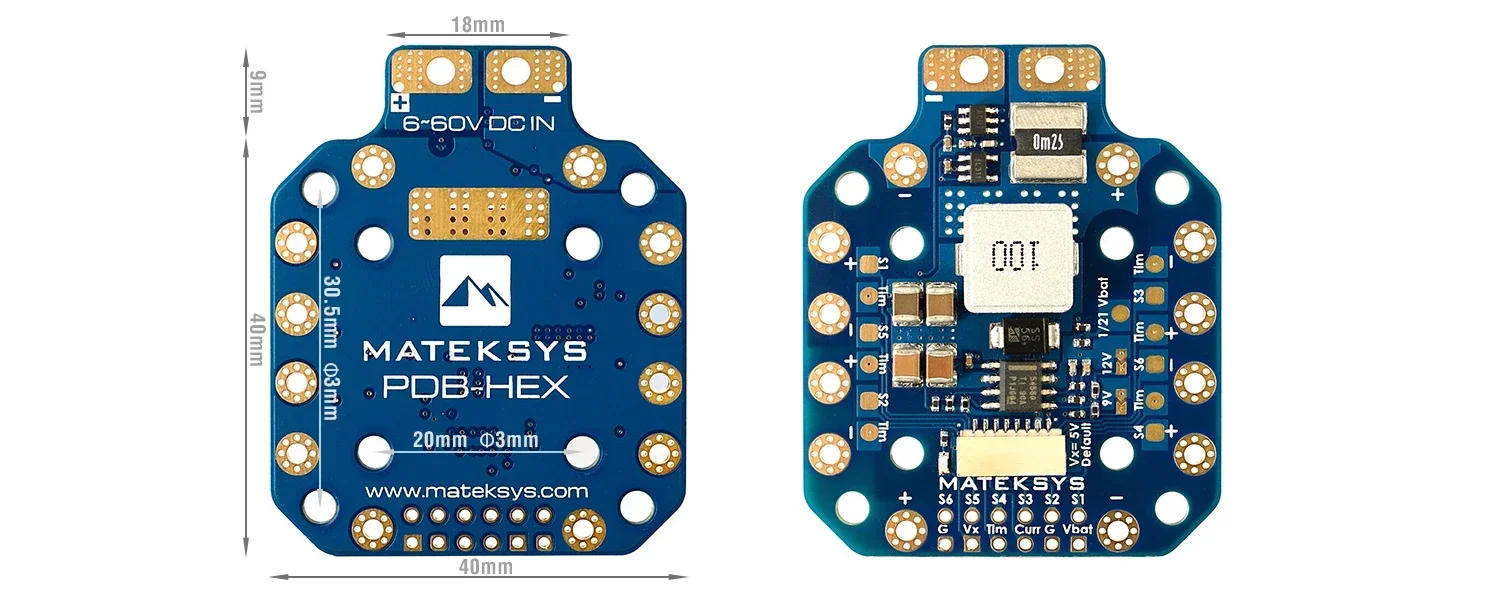

Фізичні характеристики

• Кріплення: 30.5 x 30.5 мм, 20 x 20 мм, отвори Ø3 мм
• Розміри: 49 x 40 x 6 мм
• Вага: 12 г

Комплектація

• 1× PDB-HEX
• 1× Rubycon ZLJ 63V 390uF конденсатор
• 1× Кабель JST-SH1.0_8pin, 5 см
• 2× Роз’єми JST-SH1.0_8pin
