Модуль живлення Matek PM12S-3 9-55V BECx3 регулятор живлення mateksys

Модуль живлення Matek PM12S-3 — це надійне та універсальне рішення для забезпечення стабільного живлення вашої електроніки. Він оснащений трьома незалежними понижуючими перетворювачами напруги (BEC), що дозволяє живити різні компоненти з оптимальними параметрами.

Завдяки широкому діапазону вхідної напруги та вбудованому захисту від перенапруги, цей модуль ідеально підходить для використання в різноманітних проектах, де потрібна висока ефективність та стабільність живлення.

Загальні характеристики:

• Широкий діапазон вхідної напруги: від 9В до 55В
• Захист від перенапруги (TVS)
• 3 незалежні понижуючі перетворювачі напруги (BEC)
• Вбудований дільник напруги 1K:20K (Напруга = 1/21 вхідної напруги)
• Площадка для проходження сигналу датчика струму

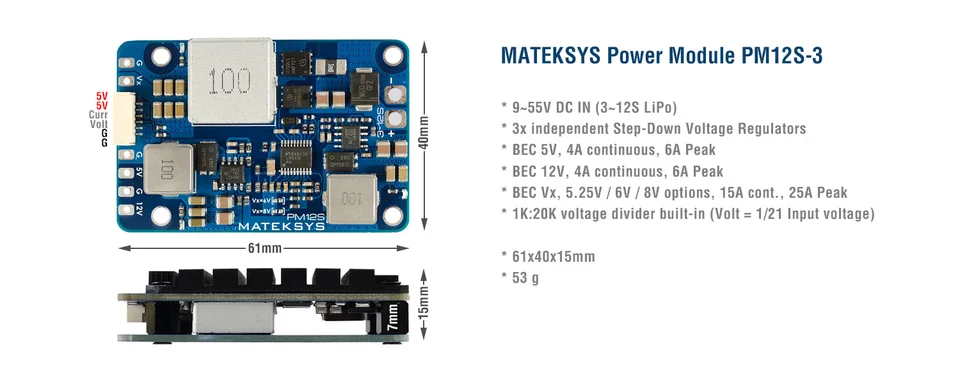

• Розмір: 61x40x15 мм
• Вага: 53 г

BEC Vx:

• Вихідна напруга: 5.25В / 6В / 8В (опції)
• Допуск вихідної напруги: 1.5%
• Синхронний понижуючий перетворювач з ефективністю 90%–96%
• Підтримує постійний вихідний струм до 15А, піковий струм до 25А
• Пульсації на виході: 32мВ (VIN=50В, Вихід 5.25В @ 15А), 43мВ (VIN=50В, Вихід @ 5А)
• Струм в режимі очікування: 10–20мА
• Захист від зворотної вхідної напруги: Відсутній
• Термічне відключення
• Стійкість до короткого замикання на виході (2 секунди)
• Захист від перевантаження по струму та самовідновлення
• Примітка: Для постійного вихідного струму 15А потрібна вхідна напруга >= 15В

BEC 5V:

• Вихідна напруга: 5.2В
• Допуск вихідної напруги: 1.5%
• Підтримує постійний вихідний струм до 4А, піковий струм до 6А
• Пульсації на виході: 20мВ (VIN=24В, Вихід @ 5А), 50мВ (VIN=50В, Вихід @ 5А)
• Захист від зворотної вхідної напруги: Відсутній
• Термічне відключення
• Стійкість до короткого замикання на виході (2 секунди)
• Захист від перевантаження по струму та самовідновлення

BEC 12V:

• Вихідна напруга: 12В
• Допуск вихідної напруги: 1.5%
• Підтримує постійний вихідний струм до 4А, піковий струм до 6А
• Пульсації на виході: 18мВ (VIN=24В, Вихід @ 5А), 32мВ (VIN=50В, Вихід @ 5А)
• Захист від зворотної вхідної напруги: Відсутній
• Термічне відключення
• Стійкість до короткого замикання на виході (2 секунди)
• Захист від перевантаження по струму та самовідновлення
• Примітка: Для стабільного виходу 12В потрібна вхідна напруга >= 13В

Комплектація:

• 1x Модуль живлення PM12S-3
• 1x Низькоімпедансний конденсатор ZLJ 63В 390мкФ

Примітки:

Якщо вхідна напруга є шумною, рекомендується припаяти конденсатор до вхідних контактів
