Запобіжник для квадрокоптера VIFLY ShortSaver2 Smoke Stopper

VIFLY ShortSaver 2

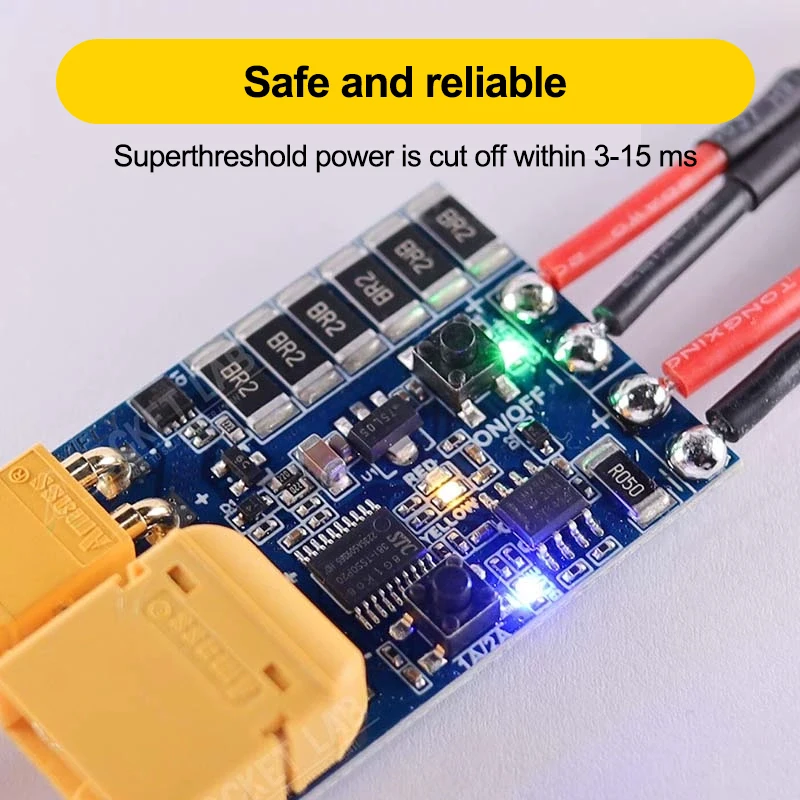

VIFLY ShortSaver 2 - це електронний запобіжник (eFuse) для запобігання диму. Він може забезпечити повний захист від короткого замикання і перевищення струму. Порівняно з автомобільною лампою або поліфузом, продукт VIFLY ShortSaver 2 є безпечнішим та надійнішим. Він вимикає живлення пристрою, який споживає більше порогового значення всього за 3 мс (15 мс). Крім того, VIFLY ShortSaver 2 може повністю відключати струм, тоді як у інших можливе витікання струму.

Операція

- Вставте батарею у ShortSaver 2 спочатку, жовтий світлодіод ввімкнено, що означає, що ShortSaver 2 готовий до роботи.

- Натисніть кнопку 1A/2A один раз, щоб вибрати поріг струму 1A або 2A.

- Підключіть ShortSaver 2 до пристрою, а потім коротко натисніть кнопку ВМИК./ВИМИК.

- Зелений світлодіод світиться: нормальна робота.

- Зелений світлодіод не світиться, червоний світлодіод ввімкнено: вказує на коротке замикання або перевищення струму, та ShortSaver 2 переходить в стан захисту від перевантаження.

- Коротко натисніть кнопку ВМИК./ВИМИК., щоб увімкнути/вимкнути живлення.

- Довго натисніть, щоб увійти в режим налаштування часу відключення, коротко натисніть, щоб змінити різний час відключення, і ще раз довго натисніть, щоб зберегти налаштування.

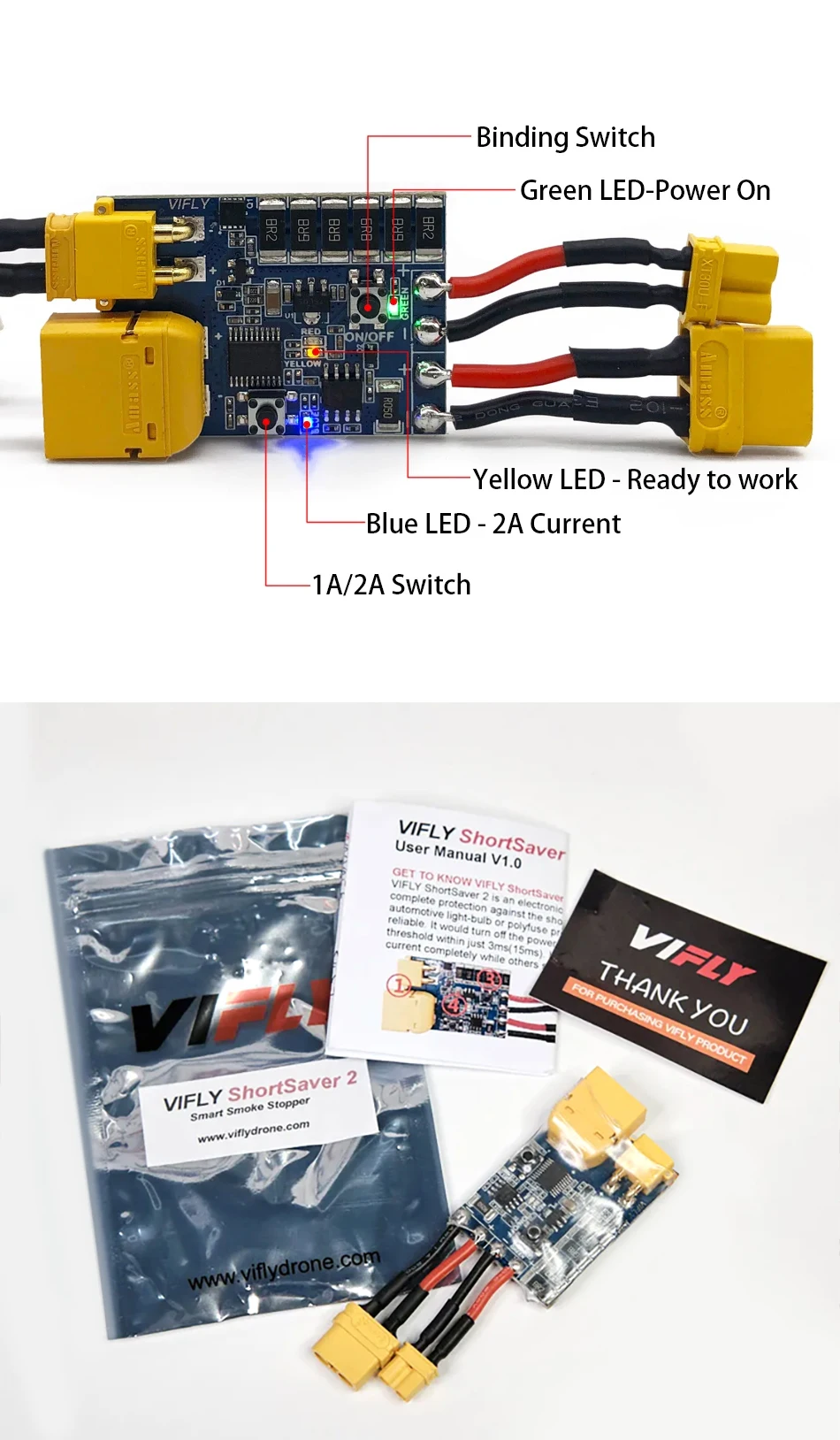

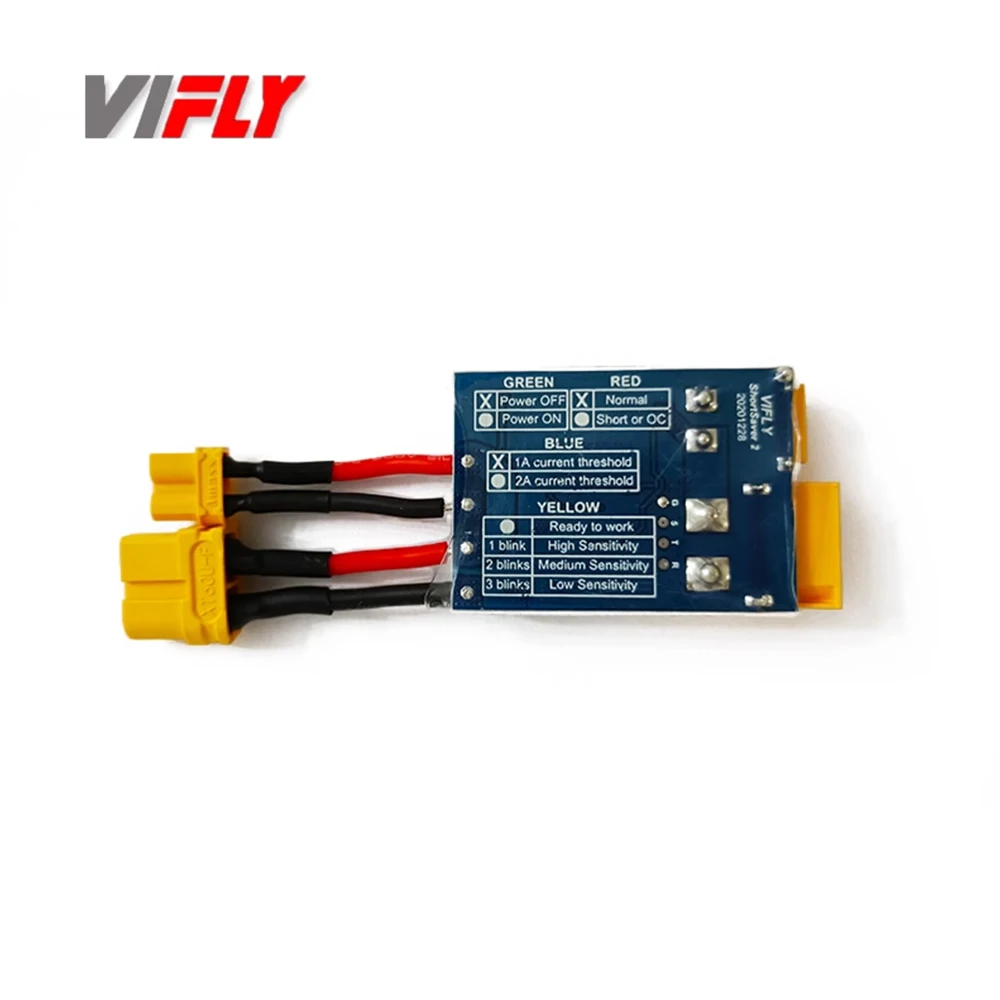

Показники світлодіодів

1. Червоний світлодіод:×: Нормальний режим
2. ●: Коротке замикання або перевищення струму
3. Зелений світлодіод:×: Вимкнено
4. ●: Ввімкнено
5. Синій світлодіод:×: Режим захисту від перевантаження ввімкнено
6. ●: Не активний режим захисту від перевантаження

Специфікація

- Максимальний робочий струм: 10A

- Максимальна напруга: 25В

- Потужність: 250 Вт

- Максимальна потужність споживання енергії: 5 Вт

- Вага: 2г

- Розмір: 7x7x3mm

- Час відключення: 300 мс

Характеристики:

• Напруга живлення: 7–25V 2–6S LiPo
• Роз’єми: XT30 та XT60 вхід і вихід
• Поріг струму: 1A або 2A перемикається
• Час спрацювання: 3ms при короткому замиканні 10–15ms при перевантаженні
• Максимальна потужність: до 250W залежно від джерела
• Розміри: 42–48 × 30 × 10 mm
• Тип захисту: електронний запобіжник eFuse з повним відключенням живлення
• Індикація LED: жовтий готовність зелений нормальна робота червоний аварія
• Додатково: кнопка ON OFF швидке тестування FPV дронів захист від помилок пайки

Особливості:

• Автоматичний захист від короткого замикання миттєво відключає живлення
• Захист від перевантаження по струму з перемиканням режимів 1A і 2A
• Електронний запобіжник без використання плавких запобіжників
• Швидке відновлення роботи після спрацювання без заміни компонентів
• Зручна кнопка увімкнення для безпечного підключення плат
• Сумісність з більшістю FPV дронів і електроніки 2–6S
• Мінімальні втрати напруги при нормальній роботі
• LED індикація стану для швидкої діагностики проблем
• Компактний розмір для використання в полі або майстерні
• Захист від помилок пайки та випадкового короткого замикання
